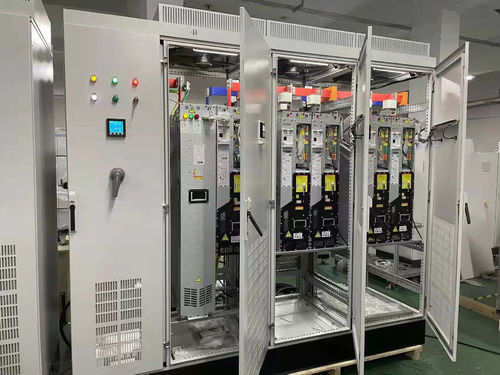

Electric Motor Test Bench/dynamometer adalah area yang menguntungkan untuk Inomax 4Q regenerative drive. Di sini saya berbagi dengan Anda beberapa rincian.   Pengenalan proyek test bench motor Bench uji motor listrik terdiri dari 2 motor, satu adalah MUT (Motor yang sedang diuji), yang lainnya adalah DM (Driving motor).Satu motor bekerja dalam mode motoring, motor lainnya bekerja dalam mode generator. 1Ketahanan motor dan sifat mekanik 2.Peningkatan suhu motor dan kinerja overload 3.Pengurangan kinerja dan efisiensi medan motor, faktor daya 4Tampilan tegangan, arus, torsi, kecepatan, daya keluar, dan efisiensi secara real time Pemilihan VFD untuk proyek bangku uji motor   1Unit daya. Untuk memastikan output torsi motor konstan, menjaga tegangan bus DC stabil, dan mengurangi gangguan di situs, pilih Inomax AFE (Active Front End) sebagai rectifier,Inomax AFE rectifier mengadopsi IGBT untuk menggantikan diode rectifier, dilengkapi standar dengan filter LCL, input THDi < 5%. Ketika bangku uji motor bekerja, satu motor berada di bawah modus motoring, yang lain adalah modus regeneratif, sehingga dapat memilih kecil daya rating rectifier Konverter mengadopsi unit daya 2 pcs, kisaran frekuensi output adalah 0 ~ 1000Hz, resolusi frekuensi adalah 0,01Hz, waktu respons torsi loop terbuka kurang dari 20ms.   2Unit kontrol. Unit kontrol rectifier (RCU) dan unit kontrol inverter (ICU), melalui kabel drive,tiga modul output uvw pada saat yang sama melalui reaktor dan kemudian concatenate output untuk menggerakkan satu motor   Keuntungan Inomax 4Q regenerative drive untuk test bench motor   1Efek penghematan energi yang signifikan Energi mekanik yang dihasilkan oleh mesin penggerak utama diubah menjadi energi listrik dan dimasukkan kembali ke jaringan.   2. Karakteristik beban bidirectional yang baik Menyediakan kapasitas beban konsisten dua arah untuk beradaptasi dengan tes mekanik kekuatan kemudi yang berbeda.   3. rentang luas dari adaptasi kecepatan Pada dasarnya, torsi beban nominal dapat disediakan dari nol kecepatan untuk 5-6 kali dari medan melemah.   4Kecepatan respon torsi tinggi Kecepatan respon torsi dinamometer listrik dapat mencapai tingkat ms, dan digunakan dalam industri beban simulasi dan energi baru.   5. Memberikan kemampuan anti-drag Dapat digunakan sebagai sumber daya, seperti daya tarik efisiensi mekanik, daya tarik generator, satu mesin untuk beberapa tujuan   6, berbagai fungsi perlindungan Menyediakan berbagai fungsi perlindungan seperti kehilangan fase, overvoltage, overcurrent, overspeed, dll, untuk melindungi dinamometer dan bagian uji.

Shougang Group adalah salah satuTop 5 ultra-besarprodusen baja di Cina dan juga merupakan perusahaan milik negara. Produksi baja tahunan adalah sekitar40 juta ton.   Kerja sama kami dengan Shougang didasarkan pada proyek renovasi. Mereka memiliki permintaan tinggi dari drive frekuensi baru, harus lebih baik atau sama kualitas dan kinerja daripada ABB, dan harga yang lebih kompetitif. Ada lebih dari10 temanberpartisipasi dalam tender. Setelah banyak perbandingan dan pemutaran, kami memenangkan tender. Karena proyek transformasi hanya dapat diselesaikan selama periode downtime produk, proyek-proyek yang saat ini diselesaikan meliputi:Shougang 1580 hot rolling mill, menggantikan ABB ACS800, rentang tegangan dari 380V-690V, daya minimum 55KW, daya maksimum 2000KW,Menglibatkan proses memutar, membuka, meluruskan, dan meratakan;Model yang kami sediakan termasuk drive unit tunggal, drive multi-module dan drive regeneratif 4-kuadran.Shougang 1580 roll vertikal digulung panas, digantikan oleh Siemens 6SE70, semuanya memiliki komunikasi ProfibusDP;Penggantian derek 90 ton untuk pembuatan baja, komunikasi adalah Profinet, Siemens 1513PLC, Dapat diandalkan, efisien, hemat biaya.Kami menegakkan janji. Sebagai produsen profesional untuk drive frekuensi dengan lebih dari 12 tahun pengalaman industri, Inomax menawarkan: 1Penggerak frekuensi untuk Metalgury, Marinir, Pertambangan, Minyak & Gas, HVAC, dan sebagainya.2Penggerak khusus untuk penggeli/penggeli, untuk crane menara, untuk mesin CNC, untuk pompa BCP.2Penyedia solusi lengkap untuk proyek aplikasi yang berbeda. Inomax adalah mitra yang tepercaya di seluruh dunia dalam AC drive frekuensi, AC servo drive dan inverter solar pompa,Kami sepenuhnya berorientasi pada niat awal kami untuk menjadi customer-centric berfokus pada menawarkan pengalaman terbaik untuk pelanggan, menciptakan nilai, tetap gigih dengan setiap detail kecil, bersikeras membangun kepercayaan dan kepercayaan, dan membawa manfaat terbesar dan nilai untuk pelanggan kami!

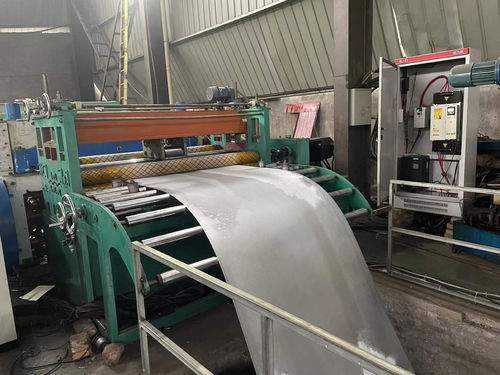

Mesin pemotong pelat baja adalah perangkat untuk pemotongan material koil lebar logam secara longitudinal.aluminium foil, dll. Operator pasar, pabrik rolling, industri listrik, mobil, suku cadang stamping, dll.).peralatan ini gulung bilah melingkar pada piring untuk menyelesaikan jenis baru tindakan shearing panjang tak terbatas.   Struktur mesin pemotong: Terdiri dari unwinding (membuka), penempatan pakan, pemotong dan pemotong, curling (membungkus) dan peralatan lainnya.Fungsi utamanya adalah untuk memotong bahan kumparan lebar menjadi lebar sempit dan ukuran tertentu dari bahan kumparan untuk mempersiapkan proses lain di masa depan.   Ketika produsen mesin pemotong logam merancang jalur produksi mesin pemotong, mereka secara khusus merancang skema struktural terintegrasi,yang dapat secara signifikan meningkatkan kekakuan struktur mekanik, mengurangi tingkat getaran, dan membantu meningkatkan kualitas produk jadi. Namun, struktur ini bergantung pada akurasi kontrol kecepatan dan torsi drive ke motor.Melalui kecepatan yang sangat baik dan torsi mode kontrol drive kinerja tinggi, tidak hanya meningkatkan efisiensi produksi, tetapi juga mengurangi tingkat kegagalan mekanis dan biaya pemeliharaan.   Peralatan seperti unwinding (membuka), memotong dan memotong, coiling (membungkus), laminating dan peralatan lainnya harus dilengkapi dengan motor dan driver.Mesin penempatan pakan dan mesin penyamakan tepi harus dilengkapi dengan dua motor dan driver, dan setiap bagian transmisi digerakkan oleh servo motor.   8pcs Inomax ACS880 drive mengontrol servo motor dan berkomunikasi dengan PC melalui Profinet untuk mewujudkan kecepatan dan torsi mode kontrol.   Motor telah disatukan dengan mesin selama debugging umum di tempat.identifikasi dinamis tidak dapat mencapai efek identifikasi yang akurat. Inomax ACS880 pengemudi dapat melakukan identifikasi statis berdasarkan motor berhenti dan tidak berputar,dan secara akurat mengidentifikasi karakteristik data motor untuk membangun model motor yang akuratUntuk membiarkan drive melakukan kontrol torsi langsung untuk mencapai efek kontrol yang lebih baik.   Inomax ACS880 driver memiliki kinerja yang superior dan dapat mengontrol servo motor untuk output torsi tinggi pada kecepatan rendah,memenuhi persyaratan kondisi kerja yang berbeda dan kompleks di lokasi aplikasi yang berbeda. Dan berkomunikasi dengan PC melalui komunikasi Profinet dan pertukaran data secara real time, yang dapat memastikan operasi sistem keseluruhan mesin pemotong yang stabil dan dapat diandalkan.Dan ketika mengendalikan mesin pemotong, jalur penggores dan jalur laminasi dengan persyaratan tegangan tinggi, pelat baja akan dibuka untuk kontrol tegangan,Piring akan secara alami berosilasi. di lingkungan ini, pengemudi meningkatkan fungsi penekanan getaran dalam mode torsi. bahkan ketika mesin berjalan pada kecepatan yang sangat rendah,Kondisinya masih stabil, dan plat tidak memiliki getaran.   Keuntungan utama drive Inomax ACS880:   Kinerja yang sangat baik dan fungsi yang kaya   ACS880 adalah inverter kontrol torsi langsung berkinerja tinggi, menyediakan pelanggan dengan kinerja yang sangat baik dan fungsi yang kaya.cocok untuk semua jenis aplikasi kompleks.   2 kinerja tinggi   ACS880 drive menggunakan teknologi kontrol torsi langsung, yang memiliki respon torsi cepat dan kontrol presisi kecepatan tinggi untuk memastikan kinerja kontrol yang unggul.   3 Drive motor sinkron dan induksi   ACS880 VFD tidak hanya dapat menggerakkan motor induksi asinkron, tetapi juga menggerakkan motor servo sinkron,Servo motor asinkron dan torsi motor dengan umpan balik atau tanpa umpan balik untuk mencapai adaptasi motor yang sempurna.   4 Desain modular dan kompak   Desain berbentuk buku, ukuran kecil, skema multi-module tersedia untuk lebih dari 160KW. Opsi eksternal termasuk peralatan seperti input chokes,Filter input dan resistor rem untuk konfigurasi sistem yang berbeda.   5 Perangkat lunak berkinerja tinggi   Melalui perangkat lunak pemantauan khusus, adalah mungkin untuk memantau status motor dan pengemudi, memantau kecepatan refresh tingkat kontrol gerakan high-end online,dan secara intuitif menganalisis masalah aplikasi lapangan.

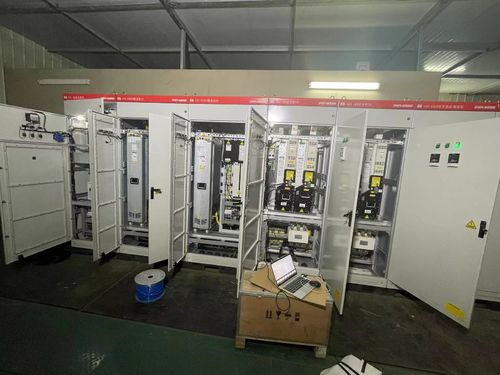

Tentang rolling mill di metalurgi, tahun lalu kami melakukan satu proyek di pabrik stell di provinsi henan tahun lalu, itu adalah aplikasi drive regeneratif kami di 20-roll reversibel mill proyek.Total 4 motor: 1 pcs dari 1900kW mesin utama lilitan,2 pcs 2000kW motor penggulungan dan satu 250kW motor unwinding.Tegangan input dari inverter kami adalah 690VAC.Frekuensi nominal dari motor main coiling adalah 18,2hz, frekuensi operasi maksimum adalah 56,6hz, frekuensi nominal dari motor coiling adalah 12,7hz, frekuensi operasi maksimum adalah 48,2hz,akurasi kontrol tegangan kurang dari 1%, kecepatan garis bergulir maksimum adalah 600m/menit, dan tegangan nominal motor adalah 660V.Desain kami untuk proyek ini adalah 5pcs AFE + 16pcs SMM inverter.

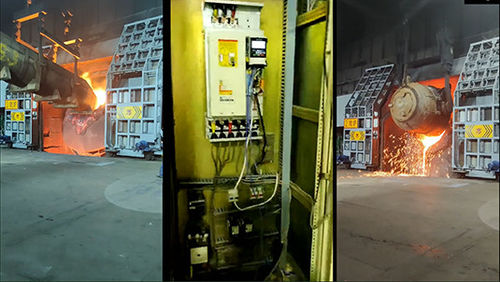

Persyaratan konverter untuk sistem kontrol VFD AC:Aku tidak tahu.(1) Konverter miring mekanis dapat berputar 360° secara terus menerus, didorong oleh 4 set motor frekuensi variabel 90KW, dan dapat berhenti di posisi apa pun dengan akurat.Ini juga harus memiliki kinerja pengaturan kecepatan sesuai dengan persyaratan proses. Posisi miringnya dapat memiliki persyaratan interlocking tertentu dengan peralatan terkait seperti tombak oksigen, karet tongkat dan kap asap; (2) Dalam proses operasi, harus ada keamanan dan keandalan maksimum.mesin miring harus dapat terus beroperasi untuk waktu yang singkat dan memeliharanya sampai akhir tungku pembuatan baja pertama. (3) Mesin miring harus memiliki fleksibilitas yang baik untuk buffer beban kejut dan getaran torsional yang dihasilkan oleh memulai dan pengereman   Solusi: Karena 4 motor ini terhubung dengan kaku, kecepatan semua motor diperlukan untuk benar-benar disinkronkan, sehingga transmisi dari 4 motor mengadopsi kontrol master / budak,dan data ditransmisikan antara 4 drive melalui komunikasi internal. Inverter digunakan sebagai host, yang menyesuaikan kecepatan dan mengatur torsi output.dan benar-benar memecahkan masalah "mengangguk" dan "mengguncang" yang disebabkan oleh operasi asinkron dari motor.   Kapasitas konverter pabrik baja Henan Yaxin adalah 100 ton, motor miring konverter adalah 4 set 90kW motor konversi frekuensi,dan motor oksigen tombak adalah 2 set 75kW motor konversi frekuensi; sistem kontrol bagian atas mengadopsi PLC seri 90-70 GE. Antara 4 drive, master mengirim perintah kontrol ke budak, dan budak menerima perintah start dan stop dan nilai set torsi yang dikirim oleh master untuk bertindak.Ketika seorang budak tertentu gagal, tidak mempengaruhi komunikasi dan tindakan master dan budak lainnya, sehingga dapat terus berjalan sampai waktu yang tepat untuk pemeliharaan; ketika master gagal,Slave menerima sinyal untuk beralih ke master untuk membuat sistem normal Operasi, tunggu sampai waktu yang tepat untuk memperbaiki peralatan yang rusak. Karena AC VFD adalah beban dengan torsi awal yang tinggi, kontrol torsi langsung diadopsi, modus berhenti adalah modus stop ramp,dan penggerak rem dan resistor rem digunakan untuk menyerap energi umpan balik.
