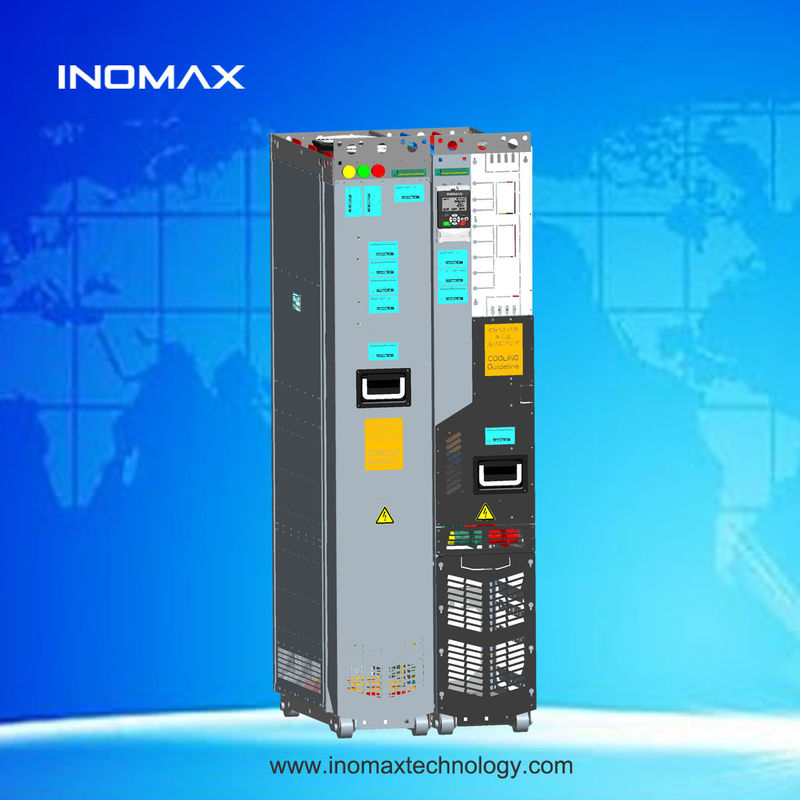

INOMAX VFD Harmonik Rendah ACS880 Kuat Untuk HVACR Dan Aplikasi Laut

Pengantar sederhana dari Inomax

Inomax adalah produsen profesional untukDrive frekuensi variabel AC tegangan rendah,Inomax VFD posisi adalah untukaplikasi yang kompleksUntuk aplikasi yang memiliki permintaan tinggi teknologi AC drive.

Konverter frekuensi Inomax yang dapat bersaing denganAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton RGX seri

Inomax juga menyediakan solusi yang baik untuk pelanggan kami untuk -transmisi industri, kontrol tegangan, angkat, sentrifugal kecepatan tinggi, alat mesin presisi, kontrol umpan balik multi-kecepatan....

Dengan kualitas yang sangat baik dan harga yang kompetitif, Inomax AC frekuensi invertet secara luas aplikasi untuk baja, semen, kimia, minyak & gas, daya, polimer & karet, pulp & kertas, gula,Mineral & Pertambangan....

Inomax ACS880 multi drive

Perbedaan Antara Regen Standar dan Penggerak Harmonik Rendah

Ada beberapa kebingungan tentang tipe inverter standard / 6-pulse, harmonik rendah, atau regen drive.

Penggerak 6-Pulse

Ini adalah jenis inverter yang paling umum dan mereka memiliki pengoreksi dioda pada masukan.

Keuntungan:

Relatif hemat biaya

Kompak

Efisien (sekitar 98%)

Mudah tersedia

Kelemahan:

Menghasilkan harmonik pada jaringan, terutama yang tanpa DC atau AC choke

Menghabiskan energi saat pengereman (melalui resistor rem)

Penggerak Harmonik Rendah

Ini terbagi menjadi dua kategori yang menggunakan filter pasif dan yang memiliki bagian depan aktif.Inomax menyebut inverter front-end aktif mereka sebagai Ultra Low Harmonic Drives untuk menjelaskan teknologi yang digunakan.

Keuntungan Filter Pasif:

Relatif hemat biaya

Mudah.

Kelemahan Filter Pasif

Disetel untuk beban tertentu

Bisa terbebani jika beban atau pasokan berubah

Tidak dinamis

Besar

Keuntungan Front End Aktif:

Jembatan input transistor secara efektif tidak menciptakan harmonik

Kompak

Mudah dipasang dan digunakan

Kelemahan Front End Aktif:

Lebih mahal

Efisiensi inverter berkurang menjadi sekitar 95%.kerugian efisiensi ini dikompensasi dalam sistem listrik dengan mengurangi kerugian di trafo, kabel dan motor dibandingkan dengan inverter 6-impulse

Penggerak Regeneratif (Regen)

Drive ini berbagi hardware yang sama dengan drive harmonik rendah dengan front end aktif.ke dalam motor dan saat mengalami perlambatanIni sangat berguna pada beban siklik seperti hoist.

Keuntungan:

Mereka dapat membiarkan energi yang akan terbuang untuk regenerasi kembali ke jaringan; ini menghemat uang

Karakteristik pengereman yang sangat baik

Kelemahan:

Biaya modal yang tinggi

Efisiensi yang berkurang (argumen yang sama berlaku untuk penggerak harmonik rendah dengan ujung depan aktif)

Inomax Low harmonic drive manfaat utama tambahan termasuk:

1Operasi Motor Tanpa Enkoder - Kinerja respon dinamis superior dari Inomax yang dipatenkan Direct Torque Control (DTC) algoritma kontrol motor.

2Fleksibilitas - Hanya empat jenis pengoreksi dioda yang digunakan untuk membalikkan daya input AC tiga fase ke bar bus DC umum di seluruh rentang daya ACS880 (200 - 4600 HP).Modul inverter (driver) tersedia dalam lima ukuran (ukuran frame R4 - R8) dan mencakup kisaran 1 - 7000 HP; unit R8 tunggal, atau unit R8 secara paralel, memasok motor.

3Desain yang kompak - Perbaikan teknologi dan komponen daya telah mengurangi total jejak multi-drive ini hingga 50 persen, dibandingkan dengan desain tradisional.

4Berbagai pilihan - ekstensi I / O, bus lapangan dan modul encoder denyut nadi semua cocok di dalam inverter.

5Adaptive Programming - Program ini memperluas I / O yang dapat diprogram secara bebas dan pilihan parameter yang luas yang dibangun ke dalam multi-drive dan diakses melalui alat PC.

6Mengurangi biaya instalasi - Karena konfigurasi modular menggunakan bus DC umum, daya input kabel yang diperlukan adalah satu koneksi AC tiga fase.Kabel dihubungkan ke modul rectifier melalui konektor plug-in unik, yang kemudian daya seluruh DC line-up umum.

7"Redundansi - suku cadang umum dan kemampuan untuk terus berjalan pada beban yang berkurang, jika modul dinonaktifkan.

Gambaran umum konstruksi Inomax multi drive dibangun dari beberapa bagian yang berbeda.

Unit kunci dalam sistem multi-drive ini meliputi:

1. Modul Jalur Dasar (Basic Line Modules):

Ini hanya dirancang untuk rectifikasi murni, dan bagian dalam terdiri dari dioda tiristor dan reaktor DC jalur masuk.

2Modul SLM pengoreksi umpan balik (Smart Line Module): [Tidak disarankan]

Terdiri dari IGBT dan DC smoothing capacitor, dapat memperbaiki catu daya dan memberi makan energi kembali ke grid.Tegangan bus DC tidak dapat konstan dan disesuaikanBiasanya di bawah peringkat.

beban, nilai khas dari arus harmonik sisi jaringan THDi<30-35%

3. Modul ALM pengoreksi aktif (Active Line Module): [Rekomendasi dan penggunaan yang disukai]

Terdiri dari IGBT dan DC penghaluskan kapasitor, ia memiliki fungsi umpan balik dan rectification, dan juga dapat dikendalikan secara cerdas.

Mengontrol dan mempertahankan tegangan bus Efek arus sebenarnya yang dihasilkan di sisi pasokan daya mendekati gelombang sinus, sehingga menekan harmonik berbahaya.Modul rectifier ini harus menggunakan modul masuk AIM yang cocok.

Pada saat ini, arus khas sisi jaringan dan tegangan harmonik di bawah beban nominal

Aplikasi

Inomax multi drive aplikasi luas untuk berbagai bidang,misalnya,Baja,Semen, Kimia, Minyak & Gas, Listrik, Polimer & Karet, Pulp & Paper, Gula, Mineral & Mining, Teknik Elektro,Sektor Otomotif & Automasi Bangunan untuk menyediakan solusi efisien energi berkualitas tinggi.

Sebagai peran penting untuk otomatisasi kapal, Inomax VFD mengambil tanggung jawab penting.
Tidak peduli untuk Azimuth thruster atau bow thruster, atau Crane atau winch.Inomax selalu dapat memberikan solusi yang memuaskan dengan kinerja super dan kualitas tinggi.

Mesin pelindung terowonganmemainkan peran penting dalam pembangunan terowongan bawah tanah dan banyak digunakan dalam berbagai industri seperti transportasi, pertambangan dan tenaga hidroelektrik.mengontrol terowongan dilindungi mesin perlu memiliki torsi besar dan juga perlu VFD dengan ukuran yang lebih kecil karena ruang terbatasOleh karena itu, sistem kontrol frekuensi yang dapat diandalkan dan efisien sangat penting untuk operasi terowongan yang sukses.Solusi pendingin cairan INOMAX menawarkan sistem kontrol yang optimal yang memenuhi tuntutan operasi tunneling.

Sistem ini terdiri dari drive frekuensi, sistem pendingin air.dapat mewujudkan kontrol presisi tinggi dari motor induksi umum dan efisiensi tinggi motor magnet permanen dalam kisaran daya besar di bawah kondisi 380... 690Vac catu daya. struktur ultra-kompak dan kepadatan daya tinggi membuatnya sangat cocok untuk aplikasi dengan ruang instalasi terbatas dan lingkungan yang keras,dan memiliki kinerja yang sangat baik dalam berbagai kondisi lingkungan ekstrim.

Keuntungan Solusi Drive Frekuensi Pendingin Cairan INOMAX

Efisiensi Tinggi
Solusi pendingin cairan INOMAX sangat efisien dan dapat memberikan penghematan energi hingga 70% dibandingkan dengan sistem pendingin udara konvensional.Hal ini dicapai melalui penggunaan motor pendingin air, yang memiliki efisiensi yang lebih tinggi daripada mesin pendingin udara. pendingin cairan juga memastikan bahwa sistem beroperasi pada suhu yang optimal,mengurangi konsumsi energi dan meminimalkan keausan pada komponen.

Kinerja yang Dapat Diandalkan
Solusi penggerak frekuensi pendingin cair INOMAX dirancang untuk menawarkan kinerja yang dapat diandalkan di lingkungan yang keras.

Perbaikan Mudah
Solusi pendingin cairan INOMAX adalah mudah untuk pemeliharaan dan membutuhkan waktu henti minimal.memudahkan penggantian atau perbaikan komponen yang rusak. pendingin cair juga dirancang dengan panel yang dapat dilepas untuk pembersihan mudah

Inomax multi-module drive ACS880 dilengkapi dengan berbagai jenis unit pasokan termasuk unit pasokan dioda dan unit pasokan regeneratif dan mereka tersedia sebagai versi dingin udara dan cair.Penyediaan tunggal dan susunan bus DC dengan beberapa inverter mengurangi daya jalur dan ukuran sistem.

Menggunakan kontrol premium dari hampir semua jenis motor AC dengan kontrol torsi langsung (DTC), termasuk motor induksi dan magnet permanen dan mesin sinkron.Solusi untuk berbagai aplikasi (seperti mesin kertas, penggulung, pabrik penggulung, jalur pengolahan, derek, pengeboran dan pelayaran) dimungkinkan dengan konektivitas yang fleksibel dan berbagai pilihan.
