Inomax Multi Module Adjustable Frequency Drive Konverter Frekuensi Harmonik Rendah

Pengantar sederhana dari Inomax

Inomax adalah produsen profesional untukDrive frekuensi variabel AC tegangan rendah,Inomax VFD posisi adalah untukaplikasi yang kompleksUntuk aplikasi yang memiliki permintaan tinggi teknologi AC drive.

Konverter frekuensi Inomax yang dapat bersaing denganAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton RGX seri

Inomax juga menyediakan solusi yang baik untuk pelanggan kami untuk -transmisi industri, kontrol tegangan, angkat, sentrifugal kecepatan tinggi, alat mesin presisi, kontrol umpan balik multi-kecepatan....

Dengan kualitas yang sangat baik dan harga yang kompetitif, Inomax AC frekuensi invertet secara luas aplikasi untuk baja, semen, kimia, minyak & gas, daya, polimer & karet, pulp & kertas, gula,Mineral & Pertambangan....

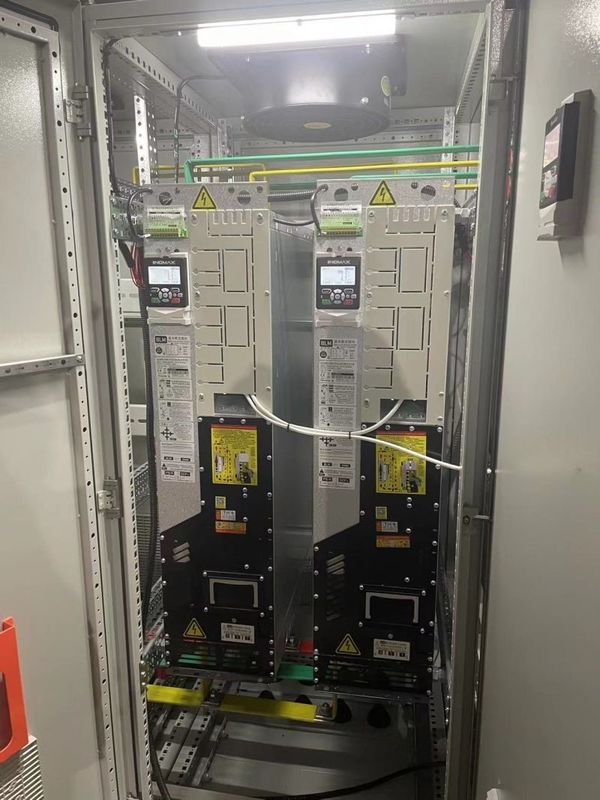

Inomax ACS880 multi drive

Apa itu Inomax Multidrive?

Multidrive dibangun dari modul penggerak industri yang terhubung ke bus DC biasa.dan setiap modul kemudian membalik DC ke AC dan daya motor individu. Daya DC berasal dari satu unit pasokan (pengoreksi) yang dibangun di ujung depan konfigurasi multi-drive yang sama.Konstruksi ini menyederhanakan seluruh instalasi dan menghasilkan banyak manfaat: penghematan dalam kabel; arus jalur yang berkurang dan pengaturan pengereman yang lebih sederhana; distribusi energi melalui bus DC yang umum,yang dapat digunakan untuk pengereman motor-motor tanpa kebutuhan untuk helikopter pengereman atau unit pasokan regeneratif; mengurangi jumlah komponen; meningkatkan keandalan; dan penghematan ruang; dan tidak ada kebutuhan untuk Pusat Kontrol Motor (MCC) yang terpisah.

Di mana multi-drive dapat digunakan?

Secara umum, Inomax multi-drive dapat digunakan kapan saja beberapa drive/motor membentuk bagian dari proses mekanis tunggal atau terintegrasi.Sumber daya umum multi-drive memungkinkan pelaksanaan fungsi keamanan dan kontrol keseluruhanSebagai contoh, mesin kertas memiliki banyak motor yang harus dikendalikan secara individual sebagai sistem lengkap.Inomax multi drive menawarkan komunikasi cepat torsi dan sinyal kecepatan antara driveMultidrives juga dapat digunakan di mana poros dari masing-masing motor drive tidak terikat erat; misalnya,dalam proses di mana setiap modul drive dapat diprogram dengan profil kecepatan sehingga penggunaan energi secara keseluruhan diminimalkanDua contoh ini hanya menunjukkan berbagai aplikasi di mana Inomax multi-drive menawarkan keuntungan yang substansial dibandingkan dengan jenis konstruksi drive lainnya.Inomax multi-drive janji Konfigurasi modular dari multi-drive menyediakan kontrol dari beberapa motor di seluruh rentang daya 1 - 7000 HP, dari 380 - 600 (690) VAC. Satu unit rectifier dapat dikombinasikan dengan sejumlah unit inverter yang terhubung secara paralel, untuk menyediakan arus keluar yang dibutuhkan oleh aplikasi tertentu.

Manfaat utama lainnya meliputi:

1Operasi Motor Tanpa Enkoder - Kinerja respon dinamis superior dari Inomax yang dipatenkan Direct Torque Control (DTC) algoritma kontrol motor.

2Fleksibilitas - Hanya empat jenis pengoreksi dioda yang digunakan untuk membalikkan daya input AC tiga fase ke bar bus DC umum di seluruh rentang daya ACS880 (200 - 4600 HP).Modul inverter (driver) tersedia dalam lima ukuran (ukuran frame R4 - R8) dan mencakup kisaran 1 - 7000 HP; unit R8 tunggal, atau unit R8 secara paralel, memasok motor.

3Desain yang kompak - Perbaikan teknologi dan komponen daya telah mengurangi total jejak multi-drive ini hingga 50 persen, dibandingkan dengan desain tradisional.

4Berbagai pilihan - ekstensi I / O, bus lapangan dan modul encoder denyut nadi semua cocok di dalam inverter.

5Adaptive Programming - Program ini memperluas I / O yang dapat diprogram secara bebas dan pilihan parameter yang luas yang dibangun ke dalam multi-drive dan diakses melalui alat PC.

6Mengurangi biaya instalasi - Karena konfigurasi modular menggunakan bus DC umum, daya input kabel yang diperlukan adalah satu koneksi AC tiga fase.Kabel dihubungkan ke modul rectifier melalui konektor plug-in unik, yang kemudian daya seluruh DC line-up umum.

7"Redundansi - suku cadang umum dan kemampuan untuk terus berjalan pada beban yang berkurang, jika modul dinonaktifkan.

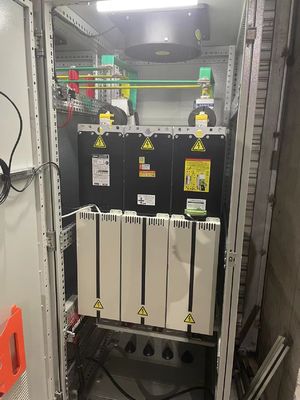

Gambaran umum konstruksi Inomax multi drive dibangun dari beberapa bagian yang berbeda.

Unit kunci dalam sistem multi-drive ini meliputi:

1. Modul Jalur Dasar (Basic Line Modules):

Ini hanya dirancang untuk rectifikasi murni, dan bagian dalam terdiri dari dioda tiristor dan reaktor DC jalur masuk.

2Modul SLM pengoreksi umpan balik (Smart Line Module): [Tidak disarankan]

Terdiri dari IGBT dan DC smoothing capacitor, dapat memperbaiki catu daya dan memberi makan energi kembali ke grid.Tegangan bus DC tidak dapat konstan dan disesuaikanBiasanya di bawah peringkat.

beban, nilai khas dari arus harmonik sisi jaringan THDi<30-35%

3. Modul ALM pengoreksi aktif (Active Line Module): [Rekomendasi dan penggunaan yang disukai]

Terdiri dari IGBT dan DC penghaluskan kapasitor, ia memiliki fungsi umpan balik dan rectification, dan juga dapat dikendalikan secara cerdas.

Mengontrol dan mempertahankan tegangan bus Efek arus sebenarnya yang dihasilkan di sisi pasokan daya mendekati gelombang sinus, sehingga menekan harmonik berbahaya.Modul rectifier ini harus menggunakan modul masuk AIM yang cocok.

Pada saat ini, arus khas sisi jaringan dan tegangan harmonik di bawah beban nominal

Aplikasi

Inomax multi drive aplikasi luas untuk berbagai bidang,misalnya,Baja,Semen, Kimia, Minyak & Gas, Listrik, Polimer & Karet, Pulp & Paper, Gula, Mineral & Mining, Teknik Elektro,Sektor Otomotif & Automasi Bangunan untuk menyediakan solusi efisien energi berkualitas tinggi.

Sebagai peran penting untuk otomatisasi kapal, Inomax VFD mengambil tanggung jawab penting.
Tidak peduli untuk Azimuth thruster atau bow thruster, atau Crane atau winch.Inomax selalu dapat memberikan solusi yang memuaskan dengan kinerja super dan kualitas tinggi.

Mesin pelindung terowonganmemainkan peran penting dalam pembangunan terowongan bawah tanah dan banyak digunakan dalam berbagai industri seperti transportasi, pertambangan dan tenaga hidroelektrik.mengontrol terowongan dilindungi mesin perlu memiliki torsi besar dan juga perlu VFD dengan ukuran yang lebih kecil karena ruang terbatasOleh karena itu, sistem kontrol frekuensi yang dapat diandalkan dan efisien sangat penting untuk operasi terowongan yang sukses.Solusi pendingin cairan INOMAX menawarkan sistem kontrol yang optimal yang memenuhi tuntutan operasi tunneling.

Sistem ini terdiri dari drive frekuensi, sistem pendingin air.dapat mewujudkan kontrol presisi tinggi dari motor induksi umum dan efisiensi tinggi motor magnet permanen dalam kisaran daya besar di bawah kondisi 380... 690Vac catu daya. struktur ultra-kompak dan kepadatan daya tinggi membuatnya sangat cocok untuk aplikasi dengan ruang instalasi terbatas dan lingkungan yang keras,dan memiliki kinerja yang sangat baik dalam berbagai kondisi lingkungan ekstrim.

Keuntungan Solusi Drive Frekuensi Pendingin Cairan INOMAX

Efisiensi Tinggi
Solusi pendingin cairan INOMAX sangat efisien dan dapat memberikan penghematan energi hingga 70% dibandingkan dengan sistem pendingin udara konvensional.Hal ini dicapai melalui penggunaan motor pendingin air, yang memiliki efisiensi yang lebih tinggi daripada mesin pendingin udara. pendingin cairan juga memastikan bahwa sistem beroperasi pada suhu yang optimal,mengurangi konsumsi energi dan meminimalkan keausan pada komponen.

Kinerja yang Dapat Diandalkan
Solusi penggerak frekuensi pendingin cair INOMAX dirancang untuk menawarkan kinerja yang dapat diandalkan di lingkungan yang keras.

Perbaikan Mudah
Solusi pendingin cairan INOMAX adalah mudah untuk pemeliharaan dan membutuhkan waktu henti minimal.memudahkan penggantian atau perbaikan komponen yang rusak. pendingin cair juga dirancang dengan panel yang dapat dilepas untuk pembersihan mudah

Inomax multi-module drive ACS880 dilengkapi dengan berbagai jenis unit pasokan termasuk unit pasokan dioda dan unit pasokan regeneratif dan mereka tersedia sebagai versi dingin udara dan cair.Penyediaan tunggal dan susunan bus DC dengan beberapa inverter mengurangi daya jalur dan ukuran sistem.

Menggunakan kontrol premium dari hampir semua jenis motor AC dengan kontrol torsi langsung (DTC), termasuk motor induksi dan magnet permanen dan mesin sinkron.Solusi untuk berbagai aplikasi (seperti mesin kertas, penggulung, pabrik penggulung, jalur pengolahan, derek, pengeboran dan pelayaran) dimungkinkan dengan konektivitas yang fleksibel dan berbagai pilihan.
