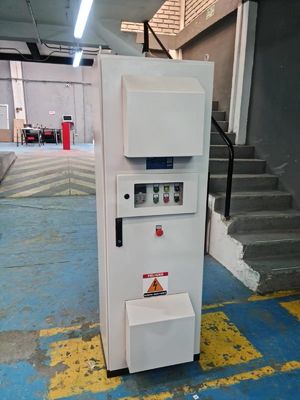

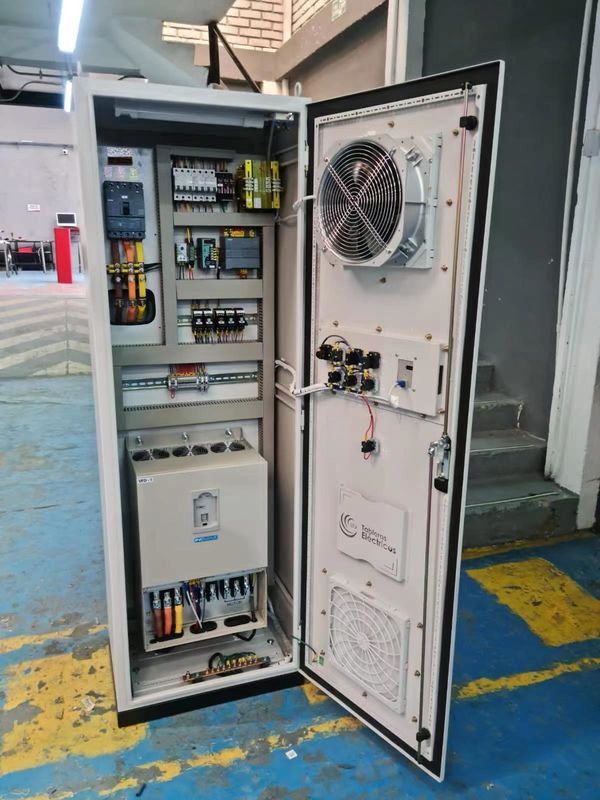

Inomax IP55 630KW AC Solar Water Pump Inverter Control Tekanan konstan

Mengapa memilih Inomax VFD?

1. Sebagai produsen VFD terkemuka di Cina, INOMAX menyediakan drive frekuensi tegangan tinggi, menengah dan rendah, sehingga memenuhi permintaan aplikasi yang berbeda.
2. INOMAX memiliki 380V 690V 3.3KV 6KV 10KV regenerative variable frequency drive, drive liquid variable speed dan drive multi-module, modul catu daya, drive inverter motor satu sumbu,Multi-axis motor inverter drive module (multimachine drive drive industri/common DC bus), DC-DC bidirectional DC power module combination drive (DC conversion Module).
3. INOMAX adalah pemasok dan produsen yang sangat kompetitif untuk produk listrik seperti filter DV/DT, filter pasif, filter EMC, reaktor input dan output AC di Cina.
4. INOMAX menyediakan solusi VFD AC drive profesional dan kompetitif untuk crane menara, sistem top drive, pompa pengeboran minyak, pompa lumpur, pompa sekrup, pompa sentrifugal, mesin injeksi servo CNC,Pindang laut, mesin penggilingan logam, mesin kayu, mesin pengolahan batu, dll.

Variable Frequency Drive (VFD)

Inomax VFD MAX500 seris fitur AC drive

INOMAX variabel kecepatan drive spesifikasi seri MAX500:

Spesifikasi teknis VFD MAX500

INOMAX tegangan rendah variable speed drive seri MAX500 AC VFD aplikasi:

Inomax memiliki cukup stok, bisa melakukan pengiriman cepat

RFQ dari VFD

Apa itu Variable Frequency Drive?

Variable Frequency Drive (VFD) adalah jenis pengontrol motor yang menggerakkan motor listrik dengan mengubah frekuensi dan tegangan yang diberikan ke motor listrik.Nama lain untuk VFD adalah variable speed drive, drive kecepatan diatur, drive frekuensi diatur, AC drive, microdrive, dan inverter.

Frekuensi (atau hertz) secara langsung terkait dengan kecepatan motor (RPM). Dengan kata lain, semakin cepat frekuensi, semakin cepat RPM.Jika suatu aplikasi tidak membutuhkan motor listrik untuk berjalan pada kecepatan penuh, VFD dapat digunakan untuk menurunkan frekuensi dan tegangan untuk memenuhi persyaratan beban motor listrik.VFD hanya dapat menyalakan atau menurunkan kecepatan motor untuk memenuhi persyaratan kecepatan.

Bagaimana penggerak frekuensi variabel bekerja?

Tahap pertama dari VFD, atau Variable Frequency AC Drive, adalah Konverter. Konverter terdiri dari enam dioda, yang mirip dengan katup cek yang digunakan dalam sistem pipa.Mereka membiarkan arus mengalir hanya dalam satu arah; arah yang ditunjukkan oleh anak panah dalam simbol dioda. Misalnya, setiap kali tegangan fase A (tegangan mirip dengan tekanan dalam sistem pipa) lebih positif daripada tegangan fase B atau C,maka dioda itu akan terbuka dan membiarkan arus mengalirKetika fase B menjadi lebih positif dari fase A, maka dioda fase B akan terbuka dan dioda fase A akan ditutup.kita mendapatkan enam arus ¢ pulsa ¢ sebagai masing-masing dioda membuka dan menutupHal ini disebut VFD enam pulsa, yang merupakan konfigurasi standar untuk Variable Frequency Drive saat ini.

Mari kita asumsikan bahwa drive ini beroperasi pada sistem daya 480V. rating 480V adalah rms atau akar-rata-kuadrat. puncak pada sistem 480V adalah 679V. Seperti yang Anda lihat,Bus DC VFD memiliki tegangan DC dengan gelombang ACTegangan berjalan antara sekitar 580V dan 680V.

Kita bisa menghilangkan gelombang AC pada bus DC dengan menambahkan kondensator. kondensator bekerja dengan cara yang mirip dengan reservoir atau akumulator dalam sistem pipa.Kondensator ini menyerap gelombang ac dan memberikan tegangan DC halus. Gelombang AC pada bus DC biasanya kurang dari 3 Volt. Dengan demikian, tegangan pada bus DC menjadi sekitar 650VDC.Tegangan yang sebenarnya akan tergantung pada tingkat tegangan dari jalur AC memberi makan drive, tingkat ketidakseimbangan tegangan pada sistem tenaga, beban motor, impedansi sistem tenaga, dan setiap reaktor atau filter harmonik pada drive.

Konverter jembatan dioda yang mengkonversi AC ke DC, kadang-kadang hanya disebut sebagai konverter. Konverter yang mengkonversi DC kembali ke AC juga adalah konverter,tapi untuk membedakannya dari konverter dioda, biasanya disebut sebagai inverter. telah menjadi umum dalam industri untuk merujuk pada setiap konverter DC ke AC sebagai inverter.

Perhatikan bahwa dalam VFD nyata, saklar yang ditunjukkan sebenarnya akan menjadi transistor.

Ketika kita menutup salah satu saklar atas di inverter, fase motor itu terhubung ke bus DC positif dan tegangan pada fase itu menjadi positif.Ketika kita menutup salah satu saklar bawah di konverter, fase yang terhubung ke bus DC negatif dan menjadi negatif. sehingga, kita dapat membuat setiap fase pada motor menjadi positif atau negatif sesuai keinginan dan dengan demikian dapat menghasilkan frekuensi yang kita inginkan.Jadi, kita bisa membuat setiap fase positif, negatif, atau nol.

Gelombang sinus biru ditampilkan untuk tujuan perbandingan saja.

Perhatikan bahwa output dari VFD adalah bentuk gelombang √ persegi panjang. VFD √ tidak menghasilkan output sinusoid.Bentuk gelombang persegi panjang ini tidak akan menjadi pilihan yang baik untuk sistem distribusi tujuan umum, tapi sangat cocok untuk motor.

Jika kita ingin mengurangi frekuensi motor menjadi 30 Hz, maka kita hanya beralih transistor output inverter lebih lambat.maka kita juga harus mengurangi tegangan ke 240V untuk mempertahankan rasio V / Hz (lihat presentasi Teori Motor VFD untuk lebih lanjut tentang ini)Bagaimana kita akan mengurangi tegangan jika satu-satunya tegangan yang kita miliki adalah 650VDC?

Ini disebut Modulasi Lebar Pulsa atau PWM. Bayangkan jika kita bisa mengendalikan tekanan di saluran air dengan menghidupkan dan mematikan katup dengan kecepatan tinggi.Meskipun ini tidak praktis untuk sistem pipa, bekerja dengan sangat baik untuk VFD. Perhatikan bahwa selama setengah siklus pertama, tegangan ON setengah waktu dan OFF setengah waktu. Dengan demikian, tegangan rata-rata adalah setengah 480V atau 240V.Dengan pulsing output, kita dapat mencapai tegangan rata-rata pada output VFD.

Mengapa aku harus menggunakan VFD?

1 - Mengurangi Konsumsi Energi dan Biaya Energi

Jika Anda memiliki aplikasi yang tidak perlu berjalan pada kecepatan penuh, maka Anda dapat mengurangi biaya energi dengan mengendalikan motor dengan drive frekuensi variabel,yang merupakan salah satu manfaat dari Variable Frequency Drive. VFD memungkinkan Anda untuk mencocokkan kecepatan peralatan bertenaga motor dengan kebutuhan beban. Tidak ada metode lain dari AC kontrol motor listrik yang memungkinkan Anda untuk mencapai hal ini.

Sistem motor listrik bertanggung jawab untuk lebih dari 65% dari konsumsi daya di industri saat ini.Mengoptimalkan sistem kontrol motor dengan memasang atau meningkatkan ke VFD dapat mengurangi konsumsi energi di fasilitas Anda sebanyak 70%Selain itu, pemanfaatan VFD meningkatkan kualitas produk, dan mengurangi biaya produksi.pengembalian investasi untuk instalasi VFD bisa kurang dari 6 bulan.

2 - Meningkatkan produksi melalui kontrol proses yang lebih ketat

Dengan mengoperasikan motor Anda pada kecepatan yang paling efisien untuk aplikasi Anda, lebih sedikit kesalahan akan terjadi, dan dengan demikian, tingkat produksi akan meningkat, yang menghasilkan perusahaan Anda pendapatan yang lebih tinggi.Pada conveyors dan sabuk Anda menghilangkan jerks pada start-up memungkinkan tinggi melalui put.

3 - Perpanjang umur peralatan dan kurangi pemeliharaan

Peralatan Anda akan bertahan lebih lama dan akan memiliki lebih sedikit waktu henti karena pemeliharaan ketika dikendalikan oleh VFD yang memastikan kecepatan aplikasi motor yang optimal.Karena VFDs kontrol optimal dari frekuensi motor dan tegangan, VFD akan menawarkan perlindungan yang lebih baik untuk motor Anda dari masalah seperti overload elektro termal, perlindungan fase, di bawah tegangan, overvoltage, dll.Ketika Anda memulai beban dengan VFD Anda tidak akan tunduk pada motor atau beban digerakkan ke “sengatan instan” dari melintasi jalur mulai, tetapi dapat memulai dengan lancar, sehingga menghilangkan sabuk, gigi dan bantalan keausan.Ini juga cara yang sangat baik untuk mengurangi dan / atau menghilangkan palu air karena kita dapat memiliki siklus akselerasi dan decelerasi yang mulus.
