Operasi yang stabil Filter Gelombang Sinus Energi Efektif Dan Perbaikan Mudah

Filter Gelombang Sinus diperkenalkan

Filter gelombang sinus (juga dikenal sebagai filter sinus) adalah komponen pasif yang digunakan untuk menyediakan sirkuit listrik dengan frekuensi yang benar untuk memastikan kinerja yang optimal.Mereka adalah perangkat low-pass yang berarti mereka membiarkan sinyal frekuensi rendah melewati tetapi memblokir atau menghambat sinyal frekuensi tinggi.

Sirkuit yang membutuhkan kabel yang lebih panjang biasanya memiliki filter sinusida untuk mengkonversi sinyal modulasi lebar pulsa persegi panjang (PWM) menjadi tegangan gelombang halus.Ini akan mencegah kerusakan sirkuit dini dan memperpanjang umur AC drive motor dengan mengurangi tekanan pada isolasi motor.

Untuk apa filter sinus digunakan?

Filter sinusoid melindungi gulungan motor dan bantalan dari kerusakan akibat lonjakan tegangan, cabling striping, kehilangan arus dan overheating.,konveyor, kompresor, lift dan crane.

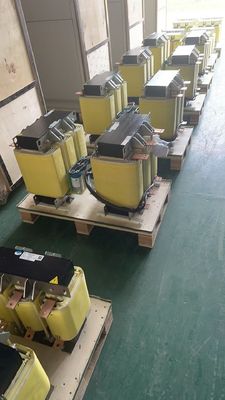

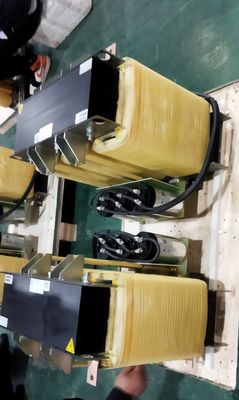

Inomax Sinus Wave Filter

Inomax Sinus Wave Filters menyediakan sumber daya sinusoidal yang lebih bersih untuk motor Anda. Ini mengurangi penumpukan panas, memperluas jangkauan kabel, dan meminimalkan kebisingan.,dan memenuhi peraturan EMI yang lebih ketat dengan filter Inomax.

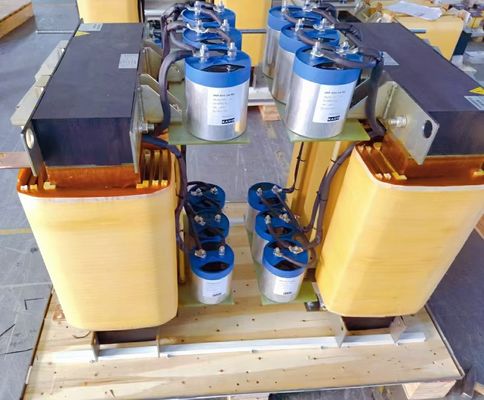

Filter Gelombang Sinus Inomax sangat ideal untuk aplikasi yang membutuhkan bentuk gelombang output sinusoid. Mereka dapat menangani berbagai frekuensi, dari standar 50 Hz/100 Hz/200 Hz hingga 1,600 HzHal ini dicapai melalui penggunaan modul kapasitor yang dirancang dengan cermat dan set kabel.

Filter kami dibangun untuk menangani tegangan nominal 220V 400V 440V 480V 525V 690V AC dan tersedia dalam nilai arus dari 1.3A hingga 710A, sehingga cocok untuk berbagai aplikasi.

Nilai arus dan tegangan

Filter gelombang sinus standar Inomax dirancang untuk digunakan dengan drive motor standar yang paling umum digunakan dan motor yang tersedia di pasar global.Untuk kebutuhan khusus dan khusus Inomax merancang filter gelombang sinus khusus yang disesuaikan dengan kebutuhan khusus.

Pada prinsipnya arus nominal motor dan siklus kerja adalah menentukan
Inomax sinus weave filter ditakdirkan untuk 150% overload selama 1 menit, satu per jam.Di atas 150% arus nominal kejenuhan induktansi dapat dicapai dan menghancurkan apacitors.
Dianjurkan bahwa arus nominal dari filter gelombang sinus harus
sama atau lebih besar dari arus nominal motor dan harus sesuai dan kompatibel dengan nilai dan kapasitas siklus kerja penggerak motor.
Untuk penggerak motor yang memberi makan transformator isolasi, pilih filter gelombang sinus dengan arus nominal sama atau lebih besar dari arus utama transformator.

Pemilihan filter gelombang sinus

Dalam hal tegangan, Inomax menawarkan filter gelombang sinus untuk aplikasi 400 VAC, 500 VAC, 600 VAC dan 690 VAC.pada tegangan > 500 VAC filter gelombang sinus dianjurkan, untuk melindungi isolasi penggulung motor dari puncak tegangan tinggi.
Dalam kasus pemilihan drive motor telah dilakukan sebelum pemilihan filter gelombang sinus, cara yang biasa adalah untuk ukuran filter gelombang sinus ke drive motor yang sesuai.pilihan daya yang tepat tergantung pada satu sisi pada spesifikasi terkait drive, misalnya arus nominal, tegangan, frekuensi jalur, frekuensi pemutar drive motor, frekuensi motor, kondisi lingkungan (suhu,ketinggian) dan di sisi lain pada motor dan persyaratan kinerja aplikasiSelain itu panjang kabel motor, jenis kabel, jenis motor, dan beberapa persyaratan aplikasi khusus perlu dipertimbangkan.
