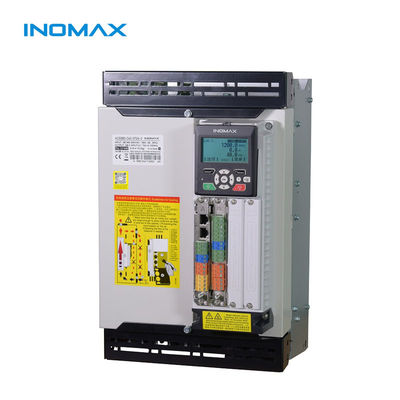

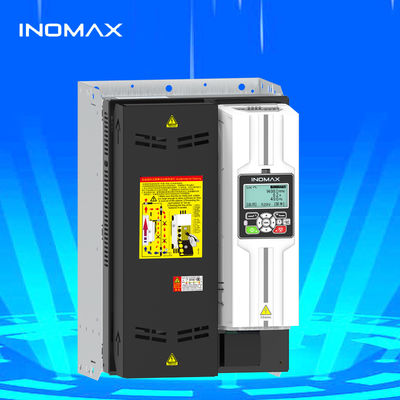

VFD Tegangan Rendah 500KW-1000KW untuk Motor PMSM dengan Daya 3 Fasa 220V-690V

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
harga:	$500

Detail Information

Deskripsi Produk

Detail Information

Tempat asal:

CINA

Sertifikasi:

Mode kontrol:

Kontrol Kompensasi Slip, Kontrol V/F, Kontrol Vektor Tanpa Sensor, Kontrol Torsi Langsung, Kontrol P

Tegangan nominal:

220 V, 380V, 690, 1140

Fase daya:

Kekuatan Dinilai:

1,5KW-5000KW

Ukuran:

167.5*185.8*80mm

Rentang daya:

0.75KW-5000KW

Rentang tegangan:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V

Jenis Protokol:

MODBUS, CANOPEN, PROFIBUS, PROFINET, ETHERCAT, ETHERNET

Respons torsi:

kurang dari 5 ms

Akurasi kecepatan:

Kurang dari 0,5%

Respons dinamis:

0,7% s

Rentang frekuensi:

0 ~ 1000Hz

Resolusi frekuensi:

0,01Hz

Masukan thdi:

<5%

Torsi output:

2 kali torsi dalam kecepatan nol

Menyoroti:

VFD 500KW-1000KW

Penggerak Frekuensi Variabel 220V-690V

Inverter Frekuensi 3 Fase

Deskripsi Produk

500KW-1000KW AC VFD untuk Motor PMSM Tegangan Rendah

Penggerak DTC berkinerja tinggi yang dirancang untuk aplikasi industri kompleks yang membutuhkan kecepatan, tegangan, dan kontrol posisi yang presisi.

Referensi Model	Analog ACS880 abb
Jenis Produk	Penggerak DTC berkinerja tinggi
Aplikasi	Kompleks, Tugas Berat, Kontrol Kecepatan, Kontrol Tegangan, Kontrol Posisi, Kontrol Pengangkatan, DTC, STO, Kontrol Torsi Arah, Safe Torque Off
Rentang Daya	0.75KW-5000KW
Tegangan	220v, 230v, 240v, 380v, 400v, 440v, 480v, 500v, 520v, 600v, 660v, 690v
Mode Kontrol	Kontrol DTC, Kontrol Vektor
Protokol	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Garansi	24 bulan

Keunggulan Penggerak DTC ACS880 (2.2KW-5000KW)

Teknologi kontrol torsi langsung setara dengan sistem ABB
Kompatibel dengan semua motor AC gelombang sinus termasuk motor IM/PM/SynRM/Servo
Inverter empat kuadran dengan umpan balik energi untuk penghematan energi dan pengurangan harmonik

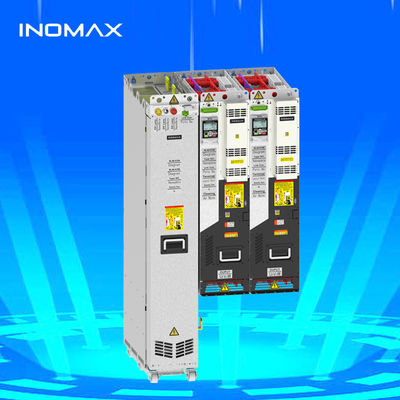

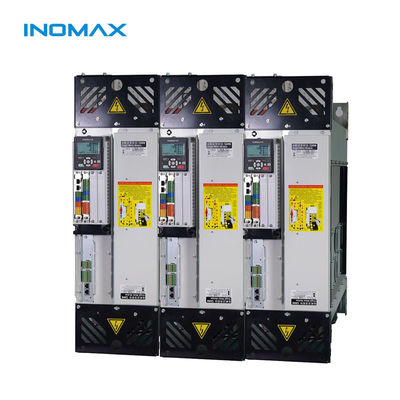

Mendukung konfigurasi tipe tumpukan atau modul multi-penggerak
Operasi 380V-690V dari 0.75KW-5000KW
Filter EMC bawaan, reaktor DC, dan unit pengereman
Mendukung beberapa protokol komunikasi: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x torsi pada kecepatan nol tanpa kontrol sensor
Waktu respons torsi<5ms untuk aplikasi tanpa sensor (pengulangan torsi 1%)
Akurasi respons dinamis loop kecepatan: 0.7%
Akurasi kecepatan tanpa sensor<0.5% (menghilangkan sensor di 95% aplikasi)
Teknologi kontrol magnetik lemah canggih untuk penghematan energi dan pengurangan kebisingan motor
Kipas yang dikontrol suhu cerdas untuk efisiensi energi dan memperpanjang umur penggerak
Fungsi pemrograman logika bawaan mengurangi kebutuhan akan PLC eksternal
Makro parameter aplikasi yang telah dikonfigurasi sebelumnya untuk commissioning yang lebih cepat

Aplikasi Industri

ACS 880 dengan kontrol torsi langsung dan fungsi hemat energi menampilkan regenerasi dan umpan balik energi empat kuadran, dengan filter dan reaktor bawaan. Ideal untuk aplikasi yang menuntut di:

Produksi baja
Manufaktur semen
Pemrosesan kimia
Operasi Minyak & Gas
Pembangkit listrik
Produksi Polimer & Karet
Pabrik Pulp & Kertas
Pemrosesan Gula
Operasi Mineral & Pertambangan

Pengalaman Proyek Metalurgi

Proses pembuatan baja konverter di Pabrik Baja Henan Yaxin membutuhkan kontrol yang tepat untuk produksi baja cair berkualitas. Sistem ini menampilkan:

4x motor frekuensi variabel 90KW untuk rotasi kontinu 360°
Penentuan posisi yang akurat di titik mana pun dengan pengaturan kecepatan
Saling mengunci keselamatan dengan tombak oksigen, gerobak ladle, dan tudung asap
Operasi toleran kesalahan untuk menyelesaikan siklus pembuatan baja saat terjadi kegagalan
Beban kejut dan penyangga getaran torsi

Implementasi Solusi

Konfigurasi kontrol master/slave dengan komunikasi internal antar penggerak memastikan sinkronisasi absolut dari semua 4 motor. Inverter host menyesuaikan output kecepatan dan torsi sementara inverter slave mengikuti respons torsi, menghilangkan masalah "mengangguk" dan "bergoyang".

Aplikasi Pabrik Penggilingan

Proyek pabrik reversibel 20 rol yang menampilkan teknologi penggerak regeneratif:

1x motor lilitan utama 1900kW
2x motor lilitan 2000kW
1x motor pelepas gulungan 250kW
Tegangan input 690VAC
Akurasi kontrol tegangan<1%
Kecepatan jalur rolling maksimum: 600m/menit
Desain sistem: 5x AFE + 16x inverter SMM

Pengalaman Hoist Tambang

Grup SIEMAG TECBERG memilih penggerak kami untuk sistem pengangkatan poros yang membutuhkan:

Operasi harmonik rendah
Torsi tinggi pada frekuensi rendah
Kontrol kecepatan lambat yang presisi untuk keselamatan

Proyek Bangku Uji Motor

Sistem ini menampilkan dua motor (MUT dan DM) dengan kecepatan dan torsi yang dikelola pengontrol, memungkinkan:

Pengujian daya tahan dan sifat mekanik
Evaluasi kenaikan suhu dan kinerja kelebihan beban
Analisis kinerja pelemahan medan dan efisiensi
Tampilan real-time tegangan, arus, torsi, kecepatan, daya, dan efisiensi

Pemilihan VFD untuk Bangku Uji

Komponen utama:

Penyearah Active Front End (AFE) dengan filter LCL (THDi<5%)
2x unit daya dengan rentang output 0-1000Hz (resolusi 0.01Hz)
Respons torsi loop terbuka<20ms
Unit Kontrol Penyearah (RCU) dan Unit Kontrol Inverter (ICU)

Keunggulan Penggerak Regeneratif 4Q

Penghematan energi yang signifikan melalui umpan balik grid
Karakteristik pemuatan dua arah
Rentang adaptasi kecepatan yang luas (torsi terukur dari nol hingga 5-6x pelemahan medan)
Kecepatan respons torsi tinggi (tingkat ms)
Kemampuan anti-seret untuk penggunaan multi-tujuan

Sistem Kontrol Winch Kelautan

Winch kabel utama 10.000m kapal penelitian ilmiah Xiangyanghong membutuhkan:

Harmonik<3% untuk mencegah interferensi elektromagnetik
Koordinasi torsi multi-mesin presisi tinggi
Harmonik konduksi dan radiasi yang sangat rendah

Aplikasi Lapangan Minyak

Pertanyaan yang Sering Diajukan

Apa itu kontrol torsi langsung?

Direct Torque Control (DTC) adalah metode kontrol motor canggih yang secara langsung mengatur torsi dan fluks tanpa memerlukan transformasi koordinat yang kompleks. Ini memberikan respons torsi yang cepat dan efisiensi tinggi dengan meminimalkan kerugian switching.

Apa manfaat dari kontrol torsi langsung?

Respons torsi dan fluks yang cepat terhadap perubahan referensi
Efisiensi tinggi dengan kerugian switching yang diminimalkan
Tidak ada overshoot dalam respons langkah
Tidak diperlukan transformasi koordinat dinamis
Tidak diperlukan modulator terpisah
Tidak diperlukan pengontrol arus PI atau penyetelan
Proses switching acak mengurangi kebisingan yang terdengar
Kompensasi otomatis untuk variasi tegangan DC
Sinkronisasi cepat ke mesin yang berputar

Jenis motor apa yang kompatibel dengan inverter?

Motor induksi AC tiga fase kompatibel, sebaiknya motor kelas inverter dengan isolasi 800V untuk inverter kelas 200V atau isolasi 1600V untuk inverter kelas 400V. Selalu cocokkan inverter dengan spesifikasi motor.

Apa alasan umum kegagalan motor?

Studi industri menunjukkan: 41% terkait bantalan, 37% terkait stator, 10% terkait rotor, dan 12% penyebab lainnya.

Bagaimana Anda memilih VFD?

Pertimbangkan spesifikasi motor, persyaratan aplikasi, kondisi lingkungan, dan fitur yang diperlukan seperti pengereman, protokol komunikasi, dan presisi kontrol.
