2000HP Passive Harmonic Filter THDI Kurang dari 5% Passive Shunt Filter Operasi stabil

Karena penggunaan peralatan beban non-linear yang luas di bidang komersial dan industri, sistem pasokan listrik perusahaan ada polusi harmonik berat.Untuk meningkatkan kualitas listrik jaringan dan memastikan operasi aman jaringan, perusahaan biasanya menggunakan filter harmonik aktif atau perangkat filter harmonik pasif untuk mengurangi harmonik. Jadi, apa perbedaan antara filter harmonik aktif dan filter harmonik pasif?

1. Konfigurasi dan Prinsip Kerja Berbeda

Filter Harmonik Aktif (AHF), juga disebut Filter Daya Aktif (APF), is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
Sistem Active Harmonic Filters terutama terdiri dari tiga bagian: modul deteksi harmonik, modul kontrol dan modul jembatan inverter.Ketika harmonik dalam kisi terdeteksi oleh modul deteksi harmonik, modul kontrol akan menghitung nilai arus yang perlu dikompensasi dan mengirim perintah ke modul jembatan inverter,maka modul jembatan inverter menghasilkan arus yang sama tetapi berlawanan untuk mengimbangi arus harmonikKita dapat mengambil filter aktif sebagai sumber arus, yang dapat mencapai efek penyaringan harmonik dengan secara aktif menghasilkan arus harmonik terbalik.
Passive Harmonic Filter (PHF) adalah perangkat penyaringan mekanis yang dibuat dengan menggabungkan kapasitor daya, reaktor, dan resistor.Berdasarkan karakteristik impedansi yang melekat pada kapasitor dan resistor, filter daya pasif memiliki impedansi rendah terhadap harmonik frekuensi tertentu dan menyediakan saluran bypass untuk arus harmonik pada frekuensi ini,memungkinkan arus harmonik mengalir ke filter alih-alih ke jaringan listrikFilter pasif adalah seperti beban tambahan yang menyerap harmonik. Filter pasif mencapai efek mitigasi harmonik dengan menyerap konten harmonik secara pasif.

2Kemampuan Filter Harmonik dan Kompensasi Daya Reaktif Berbeda.

APF dapat secara aktif merespon dalam kisaran tertentu, dan secara dinamis melacak dan mengkompensasi perubahan arus harmonik di jaringan listrik.Ini dapat mengkompensasi semua harmonik atau secara selektif mengkompensasi urutan harmonik antara urutan ke-2 dan ke-50Efek osilasi harmonik dapat mencapai lebih dari 95%.Filter aktif juga dapat secara dinamis mengkompensasi daya reaktif gelombang dasar dan meningkatkan faktor dayaSelain itu, AHF mengadopsi metode linear dinamis real-time untuk kompensasi, yang dapat mengurangi fluktuasi harmonik dan daya reaktif yang bervariasi dalam frekuensi dan ukuran pada saat yang sama,dan koreksi daya reaktif adalah stepless dan tanpa beralih ambang.
Sebagian besar filter harmonik pasif dirancang untuk harmonik frekuensi tertentu.Hal ini hanya dapat menghilangkan harmonika urutan tetap (3,5, 7) dalam rentang frekuensi tertentu. Karena strukturnya sederhana, kompensasi dinamis real-time tidak dapat direalisasikan. Oleh karena itu, efek mitigasi harmonik hanya dapat mencapai sekitar 65%.Dan karena penyaringan daya reaktif perlu untuk menempati kapasitasSelain itu, filter pasif menggunakan metode kompensasi non-linear dalam menangani optimasi daya reaktif.Karena ini input bertahap, ada ambang batas ganti rugi.

3Waktu tanggap dan pengaruh dari variasi frekuensi berbeda.
Filter harmonik aktif mengadopsi sistem kontrol IGBT, yang memiliki kontrol yang tinggi dan respons cepat, dan kinerja kompensasi tidak terpengaruh oleh frekuensi grid.Algoritma canggih memungkinkan perangkat untuk menghitung output frekuensi switching berikutnya dalam 10msOleh karena itu, kecepatan respons tidak melebihi 10ms. Hal ini dapat mewujudkan kompensasi cepat dan stabil untuk harmonik cepat berubah.
Reaktor penyaringan harmonik pasif menggunakan kontaktor switching. kecepatan respons lambat, dan perubahan frekuensi filter pasif akan menyebabkan titik resonansi bergeser,yang akan mengurangi efek penyaringan harmonik.

4Pengaruh oleh impedansi sistem dan variasi beban berbeda.
Filter Aktif tidak dipengaruhi oleh impedansi sistem dan variasi beban.Ketika komponen harmonik lebih besar dari kemampuan kompensasi AHF, hanya efek kompensasi berkurang, dan peralatan tidak akan rusak.
Filter pasif sangat dipengaruhi oleh impedansi jaringan dan ada risiko amplifikasi harmonik dan resonansi harmonik.PHF dapat rusak atau bahkan terbakar karena kelebihan beban.

5. Kapasitas Ekspansi Kemampuan yang Berbeda
Diagram Filter Harmonik Aktif adalah desain modular dengan kepadatan daya tinggi dan struktur ringan.kapasitas dapat diperluas dengan memasukkan modul AHF baruSelain itu, selain filter harmonik aktif jenis rak, AHF juga memiliki modul yang dipasang di dinding.

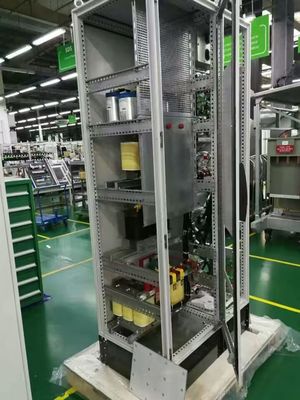

Passive Harmonic filter memiliki banyak konfigurasi bank kapasitor daya. Perangkatnya besar dan perlu menempati lebih banyak ruang.Setelah instalasi selesaiJika perlu perluasan PHF, perlu untuk menambahkan ulang sirkuit filter dan mengatur kembali ruang seluruh kabinet.Sangat mungkin untuk menambahkan kabinet distribusi listrik baruSelain itu, karakteristik penyaringan filter pasif sangat dipengaruhi oleh parameter sistem.perangkat penyaring mungkin gagal atau bahkan menyebabkan resonansi.

6Biaya produksi dan pemeliharaan berbeda.
Filter Harmonik Aktif menggunakan switching frekuensi tinggi dari komponen listrik canggih untuk mewujudkan pembatalan harmonik, sehingga biaya produksi relatif tinggi.Tapi meskipun biaya investasi awal yang tinggi, efek kompensasi yang lebih baik, kerugian yang rendah dan biaya pemeliharaan yang rendah membuatnya lebih ekonomis dari perspektif jangka panjang untuk dipertimbangkan.
Harmonic Filters Passive menggunakan kontaktor switching. biaya investasi awal PHF rendah, tetapi karena kekurangannya seperti kehilangan besar dan perangkat itu sendiri memiliki konten harmonik dll,biaya pemeliharaan di masa depan relatif tinggi.

7Situs aplikasi berbeda.
Filter Daya Aktif terutama digunakan untuk situs di mana komponen harmonik dan ukuran berubah secara dinamis, dan komponen harmonik kaya.
Filter daya pasif terutama cocok untuk situs di mana komponen harmonik dan ukuran relatif stabil, dan komponen harmonik relatif sederhana.

Secara keseluruhan, AHF VS PHF, mana yang lebih baik untuk meningkatkan kualitas daya?

Hal ini tergantung pada profil fasilitas Anda konfigurasi beban Filter Harmonik Aktif adalah seri modern dari Passive Harmonic Filter.Filter Daya Aktif adalah pilihan pertamaJika anggaran terbatas, kompensasi kombinasi hibrida dari Active Harmonic Filter dan bank kondensator konvensional juga dapat diterima.filter pasif akan menjadi pilihan terbaik.

Inomax adalah ahli filtrasi harmonik profesional. Kami tidak hanya memproduksi peralatan filter harmonik, tetapi juga menawarkan solusi filtrasi harmonik.Insinyur kami akan membantu Anda untuk menganalisis dan memberikan solusi yang tepat untuk meningkatkan PF dan mengurangi THDi secara gratis.
